ACSZero Shield: sistema térmico táctico desplegable para bases y emergencias
Agua caliente y calefacción por agua con alta eficiencia, seguridad y despliegue rápido.
ACSZero Shield es la versión militar del ecosistema ACSZero: un sistema térmico táctico desplegable para bases militares fijas o temporales, FOB (Forward Operating Bases), Life Support Areas (LSA), hangares, campamentos y grandes catástrofes. Proporciona agua caliente sanitaria y calefacción por agua, integrándose con grupos diésel y fotovoltaica desplegable, e incorporando seguridad avanzada, SCADA PECAL/AQAP y opciones de protección STANAG.
Solicitar estudio del ACSZero ShieldQué es ACSZero Shield

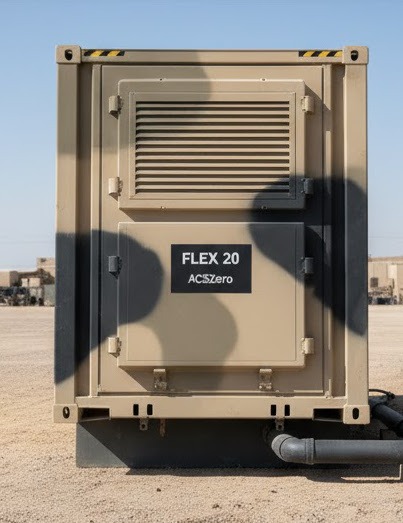

ACSZero Shield es una planta térmica modular táctica basada en la combinación de ACSZero Flex 20, ACSZero e-240 y ACSZero e-Store en formato contenedor de 20 pies. Está diseñada para suministrar ACS y calefacción por agua en bases, hangares, campamentos, FOB y LSA, tanto en instalaciones permanentes como temporales.
Mantiene la filosofía de la versión civil (producción instantánea y almacenamiento térmico masivo), pero añade capas extra de seguridad, control y preparación logística para entornos de defensa y respuesta a catástrofes (ver soluciones ACSZero para Defensa), donde el servicio no se puede interrumpir.
Qué aporta frente a la versión civil
- Sistemas de cierre rápido de tuberías y seccionamiento hidráulico táctico.
- Válvulas de seguridad que cortan el caudal de salida ante caídas anómalas de presión.
- SCADA adaptado a normativas PECAL / AQAP 2210, con trazabilidad y alarmas avanzadas.
- Kit de Supervivencia: Revestimiento interior Spall Liner (anti-fragmentación) según STANAG 2920 / 4569 Nivel 1 (opcional).
- Misma modularidad que la versión civil, compatible con arquitecturas HUB tácticas.
Qué problemas resuelve ACSZero Shield
En bases, FOB y escenarios de catástrofe no basta con tener calor: es clave garantizar confort, higiene y seguridad con un sistema fiable, táctico y eficiente desde el punto de vista logístico.
Riesgos y retos habituales
- Climatizar hangares y grandes naves con sistemas improvisados o poco eficientes.
- Rotura de tuberías y vaciado brusco de circuitos por impactos o daños mecánicos.
- Costes logísticos elevados por consumo intensivo de gasóleo en calderas.
- Dificultad para integrar energía solar en campamentos y bases temporales.
ACSZero Shield sustituye las calderas de combustión por un sistema térmico modular, alimentado por electricidad generada en la propia base (grupos diésel, redes locales y fotovoltaica), optimizado para reducir el consumo de combustible y simplificar la operación.
Sistemas de seguridad hidráulica y SCADA PECAL/AQAP
ACSZero Shield incorpora una capa adicional de seguridad activa sobre el diseño civil:
- Válvulas de cierre rápido en líneas críticas para aislar zonas dañadas.
- Válvulas de corte de caudal que actúan ante caídas bruscas de presión.
- Lógica de parada segura y secuencias de vaciado/llenado controladas desde SCADA.
El sistema de supervisión y control está adaptado a los requisitos de PECAL / AQAP 2210, con trazabilidad, alarmas, registro de eventos y capacidad de integración con sistemas de mando y control del cliente.
Kit de Supervivencia STANAG
- Kit de Supervivencia: Revestimiento interior Spall Liner (anti-fragmentación) según STANAG 2920 / 4569 Nivel 1.
- Refuerzos en puertas de acceso y puntos críticos de la instalación.
- Diseño compacto que facilita su ubicación en zonas protegidas de la base.
Sigilo Operativo: Firma Térmica e IR Reducida
En un escenario donde los drones con cámaras térmicas patrullan el cielo, la firma térmica de tu infraestructura importa tanto como el blindaje. ACSZero Shield está diseñado con sigilo térmico como uno de sus argumentos clave.
Al eliminar la combustión y los gases de escape a 300–400 °C de las calderas diésel tradicionales, y gracias a su aislamiento térmico, ACSZero Shield presenta una firma térmica mucho más baja y homogénea. Para un dron enemigo con cámara IR, un sistema de combustión convencional es un faro brillante; ACSZero Shield, en cambio, se integra mucho mejor en el entorno térmico de la base.
Este sigilo operativo en el espectro IR es un factor diferencial frente a soluciones basadas en calderas de campaña, y puede ser decisivo en licitaciones donde la baja detectabilidad térmica y la protección de la infraestructura sean criterios clave.

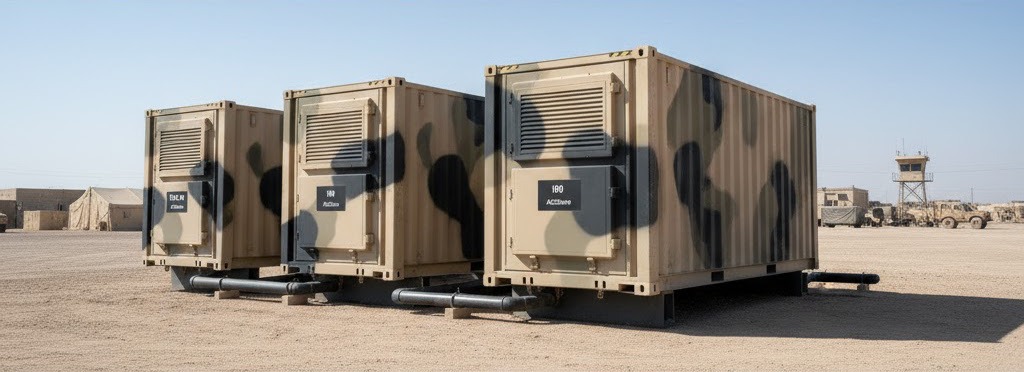

Movilidad táctica, sistema desplegable y energía renovable
ACSZero Shield está pensado para montaje y desmontaje rápido, totalmente alineado con las logísticas militares y de respuesta a emergencias:
- Formato contenedor ISO 20 ft, transportable en camión, barco, avión o helicóptero.
- Conexiones hidráulicas y eléctricas diseñadas para sistema desplegable y puesta en marcha rápida en campo.
- Posibilidad de fotovoltaica en contenedor desplegable, montable en menos de una hora.
En bases temporales donde la generación eléctrica depende de grupos diésel, la alta eficiencia térmica del sistema se traduce en un menor consumo de combustible y menos rotaciones logísticas de suministro.
Recuperación de calor y enfoque “multi-fuel capable”
Opcionalmente, ACSZero Shield puede recuperar calor residual de equipos diésel mediante intercambiadores dedicados. Desde el punto de vista logístico, actúa como un sistema “multi-fuel capable”: puede aprovechar la electricidad procedente de red, grupos diésel, HVO, biocombustibles o energía solar fotovoltaica, sin necesidad de cambiar el hardware térmico.
Basado en Flex 20, e-240 y e-Store
ACSZero Shield se construye a partir de módulos ACSZero probados:
- Flex 20 como núcleo de gestión térmica y producción instantánea de ACS.
- e-240 como módulo de generación de alta potencia (≈ 240 kW térmicos) para ACS y calefacción por agua.
- e-Store como almacenamiento térmico industrial de alta capacidad (≈ 726 kWh útiles por contenedor).
Sobre esta base se añaden los sistemas de seguridad hidráulica, el SCADA reforzado y, si se requiere, el Kit de Supervivencia Spall Liner. El resultado es una planta térmica modular táctica que puede reubicarse, escalarse o integrarse en configuraciones HUB para grandes bases o complejos.
Escalabilidad a sistema HUB
Igual que la versión civil, ACSZero Shield puede integrarse en un sistema HUB para gestionar varios e-240 y múltiples e-Store, alcanzando potencias térmicas en el rango de los MW.
Prestaciones técnicas principales de ACSZero Shield
- Base tecnológica: combinación de ACSZero Flex 20, e-240 y e-Store.
- Servicios térmicos: agua caliente sanitaria y calefacción por agua.
- Potencia térmica gestionada: hasta ≈ 400 kW térmicos (configuración típica).
- Almacenamiento térmico: ≈ 726 kWh útiles por e-Store conectado.
- Rango de temperatura: 45–75 °C (configurable según proyecto).
- Formato: contenedor ISO 20 ft con equipamiento térmico y de control integrado.
- Seguridad: válvulas de cierre rápido, corte por caída de presión, parada segura.
- Control: PLC + SCADA adaptado a PECAL / AQAP 2210.
- Kit de Supervivencia (opcional): Revestimiento interior Spall Liner anti-fragmentación según STANAG 2920 / 4569 Nivel 1.
- Energía: compatible con redes, grupos diésel y fotovoltaica desplegable (enfoque “multi-fuel capable” a nivel eléctrico).
Las cifras indicadas corresponden a una configuración tipo; ACSZero Shield puede ajustarse con más e-240 o e-Store según los requisitos de cada misión.

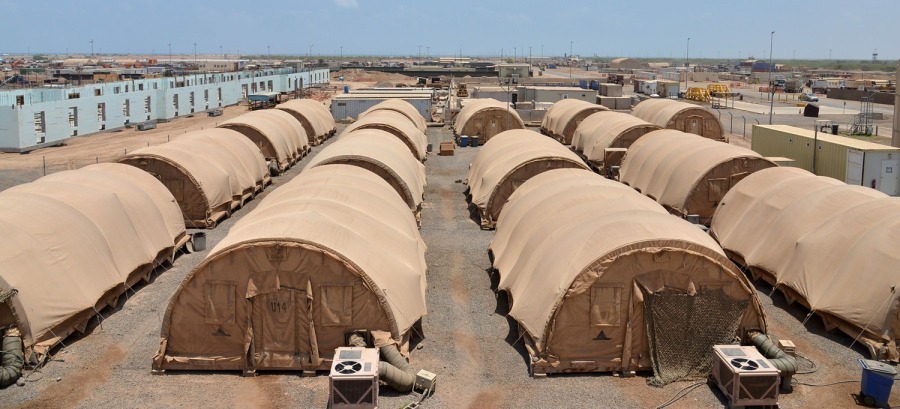

Aplicaciones de ACSZero Shield
ACSZero Shield está pensado para instalaciones donde la continuidad de servicio, la logística y la seguridad son tan importantes como la eficiencia energética.
Defensa y seguridad
- Bases militares permanentes y temporales.
- FOB (Forward Operating Bases) y Life Support Areas (LSA).
- Hangares y áreas de mantenimiento climatizadas.
- Campamentos desplegables de media y larga duración.
- Hospitales de campaña y centros de mando.
Emergencias y catástrofes
- Grandes catástrofes naturales o humanitarias.
- Campamentos de emergencia con alta demanda de ACS y calefacción.
- Centros logísticos y nodos de coordinación.
- Infraestructuras críticas con ocupación temporal intensiva.
Preguntas frecuentes sobre ACSZero Shield
ACSZero Shield está diseñado para proporcionar agua caliente sanitaria y calefacción por agua, pudiendo alimentar redes de calefacción de hangares, naves, módulos habitacionales y edificios clave.
La base tecnológica es la misma (Flex 20, e-240 y e-Store), pero ACSZero Shield añade seguridad hidráulica avanzada, SCADA adaptado a normativas PECAL y AQAP, el Kit de Supervivencia Spall Liner según STANAG y una configuración orientada al despliegue rápido y la logística militar.
ACSZero Shield incorpora válvulas de cierre rápido y válvulas de corte por caída de presión que aíslan la zona afectada y evitan el vaciado descontrolado de los circuitos, protegiendo el resto de la planta térmica.
Sí. El sistema está diseñado para trabajar con grupos electrógenos diésel, redes locales y fotovoltaica desplegable. Además, opcionalmente puede recuperar calor residual de equipos diésel mediante intercambiadores dedicados.
Al estar todo integrado en contenedor ISO 20 ft, el montaje se reduce a posicionar, conectar hidráulica y electricidad, y configurar el SCADA. El sistema está concebido como sistema térmico táctico desplegable para despliegue y repliegue rápido.
Sí. ACSZero Shield puede integrarse en configuraciones tipo HUB, gestionando varios módulos e-240 y múltiples e-Store para alcanzar potencias térmicas en el rango de los megavatios en bases o infraestructuras críticas.
¿Es ACSZero Shield la planta térmica táctica que necesita tu base o instalación crítica?
Si tu instalación no se puede permitir quedarse sin agua caliente ni calefacción y buscas una solución modular, eficiente y preparada para la logística militar, ACSZero Shield está pensado para ese escenario.
Te preparamos un estudio personalizado con análisis de potencia, configuración de módulos, requisitos de seguridad, integración con grupos diésel y fotovoltaica, y comparativa frente a calderas convencionales.
